Naše firma zajišťuje tyto služby:

  • Dodávky a montáže trafostanic
  • Montážní práce na zařízení VN od 10 kV do 400 kV
  • Revize bez omezení napětí a prostředí
  • Projekční činnost
  • Výkopové práce v energetice
  • Regulační a monitorovací systémy
  • Regulátory jalového výkonu NOVAR a QERP
  • Výroba a opravy kompenzačních rozvaděčů do 6kV
  • Komponenty pro kompenzační rozvaděče
  • Zaměřování a vyhledávaní zemních vedení NN a VN
  • Měření rozvodných soustav, energetické analýzy

_____________________________________________________________________

Trafostanice

Dodáváme a montujeme kioskové a stožárové trafostanice.

Betonová bloková transformační stanice EH1

Typ: EH 1 6,3 - 22/0,420 kV 50 - 1250kVA
Stručná charakteristika: Větší nadzemní trafostanice obsluhovatelná z vnitřní strany. Železobetonový skelet.

Základní technické údaje:

  • Venkovní délka: 4.875 mm
  • Venkovní šířka: 2.775 mm
  • Výška (od okolního terénu): cca 2.600 mm
  • Hlobuka zapuštění do země: 800 mm
  • Celková výška: 3.400 mm
  • Celková váha (bez přístrojů): cca 25 t
  • Vnitřní objem: cca 28,4 m
  • Zastavěná plocha: cca 13,53 m
  • Max. velikost transformátoru: do 1250 kVA (1ks)
  • Celkový objem železobetonové-olejové vany cca 3,15 m (1,75x2,575x0,7 m)
  • VN-rozvaděč: modulární, kompaktní (min. 3 polí)
  • NN-rozvaděč: 8 ks a víc pojistkových odpínačů do 400 A
  • 2 kusy celohliníkových dveří (800x2000 + 1000x2000 mm) s větrací mříží v dolní části, (na dveřích transformátorové části), s cylindrickým zámkem

Montáž nebo výměnu přístrojové části trafostanice je možné realizovat přes vstupní dveře nebo po zdvihnutí odnímatelné střechy autojeřábem.

zpět na trafostanice / zpět na služby

Betonová bloková transformační stanice EH2

Typ: EH 1 6,3 - 22/0,420 kV 50 - 1250kVA
Stručná charakteristika: Největší nadzemní transformační stanice obsluhovatelná z vnitřní strany. Železobetonový skelet.

Základní technické údaje:

  • Venkovní délka: 5.550 mm
  • Venkovní šírka: 4.875 mm
  • Výška (od okolního terénu): cca 2.600 mm
  • Hloubka zapuštění do země: 800 mm
  • Celková výška: 3.400 mm
  • Celková váha (bez přístrojů): cca 50 t
  • Vnitřní objem: cca 57,12 m
  • Zastavěná plocha: cca 27,1 m
  • Max. velikost transformátoru: do 1250 kVA (2ks)
  • Celkový objem železobetonové-olejové vany: cca 2x4,12 m 2x(2,575x2,2875x0,7 m)
  • VN-rozvaděč: modulární, kompaktní (4 a víc polí)
  • NN-rozvaděč: 2x8 ks a víc pojistkových odpínačů do 400 A
  • 2 kusy dvojkřídlových, celohliníkových dveří (cca 1200x2000 mm) s větrací mříží v dolní části, s cylindrickým zámkem
  • 1 kus celohliníkových dveří (800x2000 mm), s cylindrickým zámkem

Montáž nebo výměnu přístrojové části trafostanice je možné realizovat přes vstupní dveře nebo po zdvihnutí odnímatelné střechy autojeřábem.

zpět na trafostanice / zpět na služby

Betonová bloková transformační stanice EH3

Typ: EH 3 6,3 - 22/0,420 kV 50 - 1250kVA
Stručná charakteristika: Větší nadzemní transformační stanice obsluhovatelná z vnitřní strany. Železobetonový skelet.

Základní technické údaje:

  • Venkovní délka: 4.875 mm
  • Venkovní šírka: 2.775 mm
  • Výška (od okolního terénu): cca 2.600 mm
  • Hloubka zapuštění do země: 800 mm
  • Celková výška: 3.400 mm
  • Celková váha (bez přístrojů): cca 25 t
  • Vnitřní objem: cca 28,40 m
  • Zastavěná plocha: cca 13,53 m
  • Celkový objem železobetonové-olejové vany: cca 2,79 m (1,55x2,575x0,7 m)
  • VN-rozvaděč: modulární, kompaktní (max. 4 polia)
  • NN-rozvaděč: max. 8 ks pojistkových odpínačů do 400 A
  • 1 kus dvojkřídlových, celohliníkových dveří (1180x2100 mm) s větrací mříží v dolní části, s cylindrickým zámkem
  • 2 kusy celohliníkových dveří (800x2000 mm) s větrací mříží v dolní části, (na dveřích transformátorové části), s cylindrickým zámkem

Montáž nebo výměnu přístrojové části trafostanice je možné realizovat přes vstupní dveře nebo po zdvihnutí odnímatelné střechy autojeřábem.

zpět na trafostanice / zpět na služby

Betonová bloková transformační stanice EH4

Typ: EH 4 6,3 - 22/0,420 kV 50 - 630kVA
Stručná charakteristika: Menší nadzemní transformační stanice obsluhovatelná z vnitřní strany. Železobetonový skelet.

Základní technické údaje:

  • Venkovní délka: 3.200 mm
  • Venkovní šířka: 2.710 mm
  • Výška (od okolního terénu): cca 2.450 mm
  • Celková výška: 3.150 mm
  • Celková váha (bez přístrojů): cca 13 t
  • Vnitřní objem: cca 16,19 m
  • Zastavěná plocha: cca 8,67 m
  • Max. velikost transformátoru: do 630 kVA (1ks)
  • Celkový objem železobetonové-olejové vany: cca 2,24 m (1,49x2,510x0,6 m)
  • VN-rozvaděč: modulární, kompaktní (max. 3 pole)
  • NN-rozvaděč: 8 ks pojistkových odpínačů do 400 A
  • 2 kusy celohliníkových dveří (800 a 1000x2000 mm) s větrací mříží v dolní části obou dveří, s cylindrickým zámkem

Montáž nebo výměnu přístrojové části trafostanice je možné realizovat přes vstupní dveře nebo po zdvihnutí odnímatelné střechy autojeřábem.

zpět na trafostanice / zpět na služby

Betonová bloková transformační stanice EH5

Typ: EH 5 6,3 - 22/0,420 kV 2 x 400 - 2 x 1250kVA
Stručná charakteristika: Druhá největší nadzemní transformační stanice - obsluhovatelná z vnitřní strany. Železobetonový skelet.

Základní technické údaje:


  • Venkovní délka: 4.875 mm
  • Venkovní šířka: 2.775 mm
  • Výška (od okolního terénu): cca 2.600 mm
  • Hloubka zapuštění do země: 670 mmv
  • Celková váha (bez přístrojů): cca 13 t
  • Vnitřní objem: cca 16,19 t
  • Zastavěná plocha: cca 8,67 m
  • Max. velikost transformátoru: do 630 kVA (1ks)
  • VN-rozvaděč: modulárny, kompaktný (max. 3 polia)
  • NN-rozvaděč: 8 ks pojistkových odpínačů do 400 A
  • Celkový objem železobetonové-olejové vany: cca 2,20 m (1,46x2,51x0,6 m)
  • 2 kusy celohliníkových dveří (800 a 1000x2000 mm) s větrací mříží v dolní části (na dveřích transformátorové části, s cylindrickým zámkem
  • 1 kus celohliníkových dveří (1000x2000 mmm), s cylindrickým zámkem

Montáž nebo výměnu přístrojové části trafostanice je možné realizovat přes vstupní dveře nebo po zdvihnutí odnímatelné střechy autojeřábem.

zpět na trafostanice / zpět na služby

Betonová bloková transformační stanice EH6

Typ: EH 6 6,3 - 22/0,420 kV 50 - 630kVA
Stručná charakteristika: Menší nadzemní transformační stanice obsluhovatelná z vnitřní strany. Železobetonový skelet.

Základní technické údaje:
  • Venkovní šírka: 2.710 mm
  • Výška (od okolního terénu): cca 2.450 mm
  • Celková výška: 3.150 mm
  • Celková váha (bez přístrojů): cca 13 t
  • Vnitřní objem: cca 16,19 m
  • Zastavěná plocha: cca 8,67 m
  • Max. velikost transformátoru: do 630 kVA (1ks)
  • Celkový objem železobetonové-olejové vany: cca 2,24 m (1,49x2,510x0,6 m)
  • VN-rozvaděč: modulární, kompaktní (max. 3 pole)
  • NN-rozvaděč: 8 ks pojistkových odpínačů do 400 A
  • 2 kusy celohliníkových dveří (800 a 1000x2000 mm) s větrací mříží v dolní části obou dveří, s cylindrickým zámkem

Montáž nebo výměnu přístrojové části trafostanice je možné realizovat přes vstupní dveře nebo po zdvihnutí odnímatelné střechy autojeřábem.

zpět na trafostanice / zpět na služby

Betonová bloková transformační stanice EH7

Typ: EH 7 6,3 - 22/0,420 kV 50 - 630kVA
Stručná charakteristika: Menší atypická nadzemní transformační stanice obsluhovatelná z vnitřní strany. Vhodná hlavně pro stavební účely jako dočasná trafostanice.Ocelovo-plechový skelet kontejnerového typu (není zapustitelný do okolního terénu).

Základní technické údaje:
  • Venkovní délka: 2.990 mm
  • Venkovní šířka: 2.380 mm
  • Výška (od okolního terénu): cca 2.520 mm
  • Hloubka zapuštění do země: -
  • Celková váha (bez přístrojů): cca 2t
  • Vnitřní objem: cca 15,8 m
  • Zastavěná plocha: cca 7,1 m
  • Max. velikost transformátoru: do 630 kVA (1ks)
  • Celkový objem olejové vany: 0,6 m
  • VN-rozvaděč: kompaktní (max. 3 pole)
  • NN-rozvěděč: 4 ks pojistkových odpínačů do 400 A
  • 2 kusy ocelovoplechových dveří (cca 840 a 1020x2000 mm) s větrací mřéží v dolní (na dveřích transformátorové části), s cylindrickým zámkem

Montáž nebo výměnu přístrojové části trafostanice je možné realizovat přes vstupní dveře (střecha není odnímatelná).

zpět na trafostanice / zpět na služby

Regulátory

  • Kompenzační regulátory NOVAR
  • Kompenzační regulátory NOVAR NRC pro FVE
  • Kompenzační regulátory QERP (406, 408, 416)

Kompenzační regulátory NOVAR

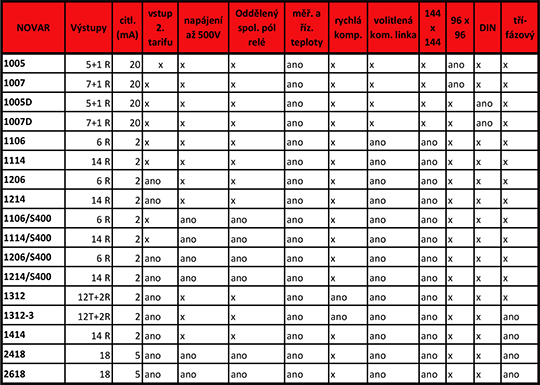

V následující tabulce jsou uvedeny přístroje, které umožňují plně automatické a optimální řízení kompenzace jalového výkonu. Sortiment obsahuje klasické regulátory pro použití v kombinaci s elektromechanickými stykači a komponenty pro rychlé kompenzační systémy.

Kompenzační regulátory NOVAR NRC pro FVE

  • NOVAR NRC862

Jednotka NRC 86 je určena zejména pro kompenzační systémy velkých FVE připojovaných do vn, které vyžadují dálkové řízení požadovaného účiníku pomocí impulzních vstupů ve smyslu PPDS 2010. Další možností nasazení jsou kompenzační systémy s dálkově řízenými výstupy. Jednotka se nasazuje v kombinaci se speciálním provedením regulátoru „NOVAR 1xxx NRC“.

Kompenzační regulátory QERP

  • QERP (406, 408, 416)

Regulátor QERP je určen pro kompenzaci účiníku sítě a je vybaven vstupem pro připojení vysílacích elektroměrů rozvodných závodů ( AEG, Landis apod.). Pro připojení impulsních elektroměrů se používají aktivní paralelní vstupy P (činný) Q (jalový ind) i (jakový kap). Výstupy regulátoru jsou realizovány pomocí spínacích relé 250V/5A AC. Dodáván je ve verzi s 6, 8 nebo 16 výstupy. Libovolné stupně lze volit jako kapacitní (kondenzátory) a indukční (dekompenzační tlumivky).

Regulace se provádí cíleně dle potřebného kompenzačního výkonu. Při změně účiníku mimo nastavené pásmo si vypočte požadovanou kapacitní zátěž, vybere si tomu odpovídající stupně a ty za nastavenou dobu regulace připojí nebo odpojí. Regulátor se zvláště osvědčil u primárního měření, kde v závodě pracuje několik samostatných kompenzací. V tomto případě se zvolí jedna centrální s regulátorem QERP a ta dolaďuje celkový účiník dle měření rozvodných závodů.
